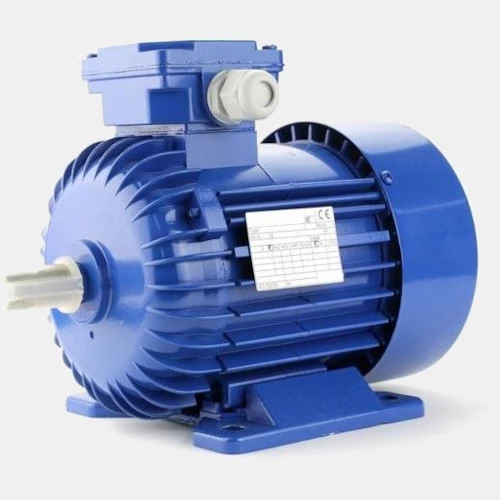

Silnik elektryczny trójfazowy na łapach 0,55 kW Sh-80-6B-B3
Trójfazowy silnik 0,55 kW Sh-80-6B-B3 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 3,10 A ∆ i 1,80A Y. Motor Sh montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 67 η, zaś moment obrotowy 5,84 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,70. Prędkość obrotowa 6-biegunowego silnika asynchronicznego Besel równa się 900 obr/min. Klasa sprawności napędu Sh-80-6B-B3 określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 1,9 Mr/Mn.
Silnik Sh 80 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 80. Napęd przystosowany jest do pracy w zakresie temperatur od -30...60 °C. Wałek wejściowy silnika Sh-80-6B-B3 Besel 0,55kW ma średnicę 19 mm i długość 40 mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu | Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) | 19 |
Długość wałka (mm) | 40 |
Głębokość (mm) | 306 |
Szerokość (mm) | 160 |
Wysokość (mm) | 199 |
Waga (kg) | 8,6 |
Zasilanie |
Moc (kW) | 0,55 |
Napięcie zasilania (VAC) | 230/400 |
Pobór prądu (A) | 3,1 |
Ogólne |
Rodzaj silnika | asynchroniczny |
Sprawność (η) | 67 |
Temperatura pracy (°C) | -15...40 |
Moment znamionowy (Mn) | 5,84 |
Montaż | na łapach |
Prędkość obrotowa (obr/min) | 900 |
