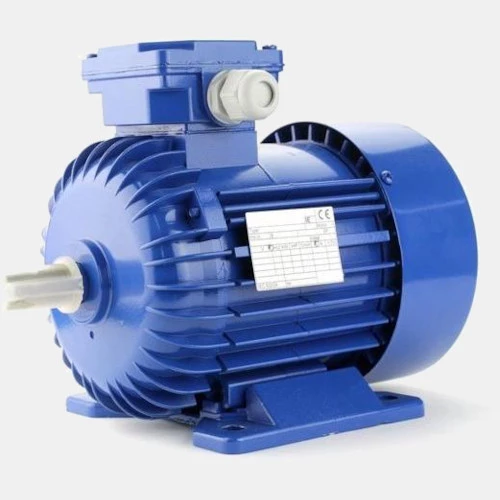

Silnik elektryczny trójfazowy na łapach 0,37kW Sh-71x-6C-B3
Trójfazowy silnik 0,37kW Sh-71x-6C-B3 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 2,35 A ∆ i 1,35A Y. Motor Sh montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 60 η, zaś moment obrotowy 4,02 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,70. Prędkość obrotowa 6-biegunowego silnika asynchronicznego Besel równa się 880 obr/min. Klasa sprawności napędu Sh71x-6C określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 1,9.
Silnik Sh 71 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 71. Napęd przystosowany jest do pracy w zakresie temperatur od -15...40 °C. Wałek wejściowy silnika Sh 71x 6C Besel 0,37kW ma średnicę 14mm i długość 30mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu |
Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) |
14 |
Długość wałka (mm) |
30 |
Głębokość (mm) |
263 |
Szerokość (mm) |
142 |
Wysokość (mm) |
182 |
Waga (kg) |
6,1 |
Zasilanie |
Moc (kW) |
0,37 |
Napięcie zasilania (VAC) |
230/400 |
Pobór prądu (A) |
2,35 |
Ogólne |
Rodzaj silnika |
asynchroniczny |
Sprawność (η) |
60 |
Temperatura pracy (°C) |
-15...40 |
Moment znamionowy (Mn) |
4,02 |
Montaż |
na łapach |
Prędkość obrotowa (obr/min) |
880 |
