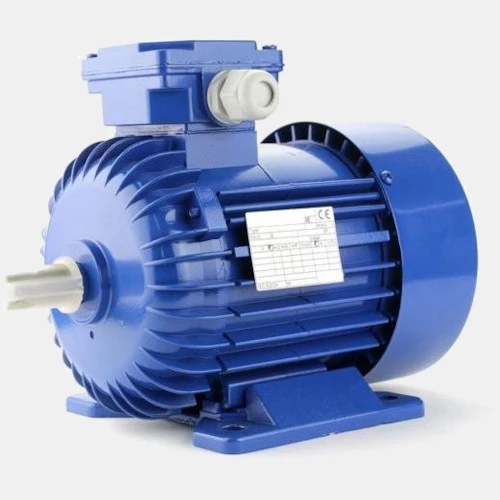

Silnik elektryczny trójfazowy kołnierzowy 0,37kW Sh-71-2A1-B3
Trójfazowy silnik 0,37kW Sh-71-2A1-B14/1 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 1,75 A ∆ i 1A Y. Motor SKh montowany jest na kołnierzu według oznaczenia B14. Średnica kołnierza w tym modelu wynosi 140 mm. Producent określa sprawność urządzenia na 71 η, zaś moment obrotowy 1,26 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,77. Prędkość obrotowa 2-biegunowego silnika asynchronicznego Besel równa się 2800 obr/min. Klasa sprawności napędu SKh71-2A1 określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 2,2.
Silnik SKh 71 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 71. Napęd przystosowany jest do pracy w zakresie temperatur od -15...40 °C. Wałek wejściowy silnika SKh 71 2A1 Besel 0,37kW ma średnicę 14mm i długość 30mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu |
Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) |
14 |
Długość wałka (mm) |
30 |
Głębokość (mm) |
223 |
Szerokość (mm) |
142 |
Wysokość (mm) |
182 |
Waga (kg) |
5,1 |
Zasilanie |
Moc (kW) |
0,37 |
Napięcie zasilania (VAC) |
230/400 |
Pobór prądu (A) |
1,75 |
Ogólne |
Rodzaj silnika |
asynchroniczny |
Sprawność (η) |
71 |
Temperatura pracy (°C) |
-15...40 |
Moment znamionowy (Mn) |
1,26 |
Montaż |
kołnierzowy |
Prędkość obrotowa (obr/min) |
2800 |
