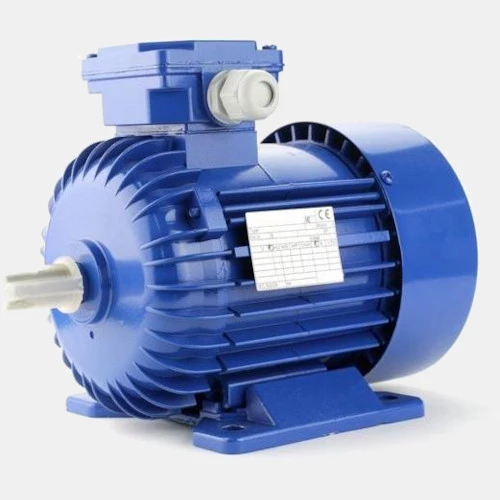

Silnik elektryczny trójfazowy na łapach 0,37 kW Sh-80-6A-B3
Trójfazowy silnik 0,37 kW Sh-80-6A-B3 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 2,40 A ∆ i 1,4A Y. Motor Sh montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 64 η, zaś moment obrotowy 3,88 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,65. Prędkość obrotowa 6-biegunowego silnika asynchronicznego Besel równa się 1380 obr/min. Klasa sprawności napędu Sh-80-6A-B3 określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 3 Ir/IN.
Silnik Sh 80 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 80. Napęd przystosowany jest do pracy w zakresie temperatur od -15...40 °C. Wałek wejściowy silnika Sh-80-6A-B3 Besel 0,37 kW ma średnicę 19 mm i długość 40 mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu |
Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) |
19 |
Długość wałka (mm) |
40 |
Głębokość (mm) |
278 |
Szerokość (mm) |
160 |
Wysokość (mm) |
199 |
Waga (kg) |
7,4 |
Zasilanie |
Moc (kW) |
0,37 |
Napięcie zasilania (VAC) |
230/400 |
Pobór prądu (A) |
2,4 |
Ogólne |
Rodzaj silnika |
asynchroniczny |
Sprawność (η) |
64 |
Temperatura pracy (°C) |
-15...40 |
Moment znamionowy (Mn) |
3,88 |
Montaż |
na łapach |
Prędkość obrotowa (obr/min) |
910 |
