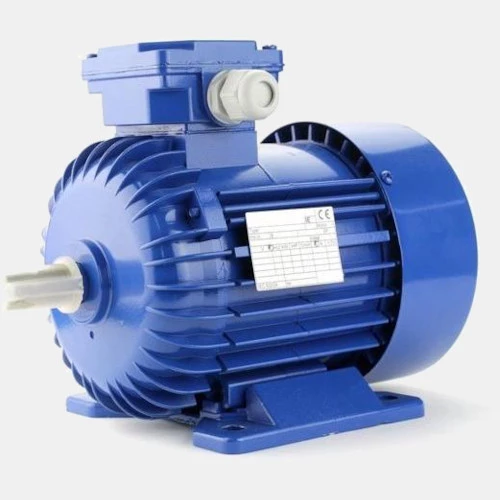

Silnik elektryczny trójfazowy na łapach 0,25kW Sh-71-6B
Trójfazowy silnik 0,25kW Sh-71-6B-B3 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 1,75 A ∆ i 1A Y. Motor Sh montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 55 η, zaś moment obrotowy 2,78 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,79. Prędkość obrotowa 6-biegunowego silnika asynchronicznego Besel równa się 860 obr/min. Klasa sprawności napędu Sh71-6B określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 1,6.
Silnik Sh 71 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 71. Napęd przystosowany jest do pracy w zakresie temperatur od -15...40 °C. Wałek wejściowy silnika Sh 71 6B Besel 0,25kW ma średnicę 14mm i długość 30mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
| Typ modułu |
| Rodzaj modułu |
Silnik elektryczny |
| Wymiary i waga |
| Średnica wałka (mm) |
14 |
| Długość wałka (mm) |
30 |
| Głębokość (mm) |
245 |
| Szerokość (mm) |
142 |
| Wysokość (mm) |
182 |
| Waga (kg) |
5,6 |
| Zasilanie |
| Moc (kW) |
0,25 |
| Napięcie zasilania (VAC) |
230/400 |
| Pobór prądu (A) |
1,75 |
| Ogólne |
| Rodzaj silnika |
asynchroniczny |
| Sprawność (η) |
55 |
| Temperatura pracy (°C) |
-15...40 |
| Moment znamionowy (Mn) |
2,78 |
| Montaż |
na łapach |
| Prędkość obrotowa (obr/min) |
860 |
