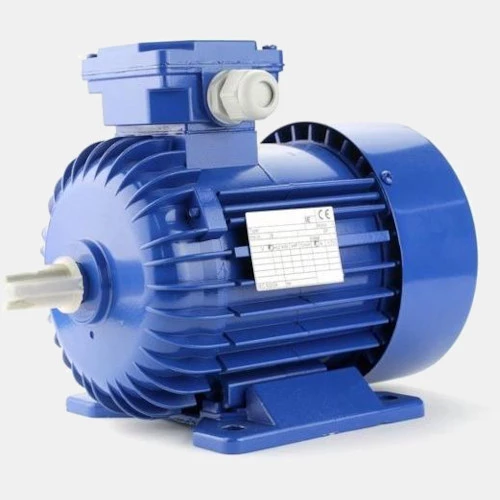

Silnik elektryczny trójfazowy na łapach 0,18 kW Sh-71-6A-B3
Trójfazowy silnik 0,18 kW Sh-71-6A-B3 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 1,3 A ∆ i 0,75A Y. Motor Sh montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 57 η, zaś moment obrotowy 1,91 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,68. Prędkość obrotowa 6-biegunowego silnika asynchronicznego Besel równa się 890 obr/min. Klasa sprawności napędu Sh71-6A określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 1,9.
Silnik Sh 71 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 71. Napęd przystosowany jest do pracy w zakresie temperatur od -15...40 °C. Wałek wejściowy silnika Sh 71 6A Besel 0,18kW ma średnicę 14mm i długość 30mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu | Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) | 14 |
Długość wałka (mm) | 30 |
Głębokość (mm) | 223 |
Szerokość (mm) | 142 |
Wysokość (mm) | 182 |
Waga (kg) | 4,8 |
Zasilanie |
Moc (kW) | 0,18 |
Napięcie zasilania (VAC) | 230/400 |
Pobór prądu (A) | 1,3 |
Ogólne |
Rodzaj silnika | asynchroniczny |
Sprawność (η) | 57 |
Temperatura pracy (°C) | -15...40 |
Moment znamionowy (Mn) | 1,91 |
Montaż | na łapach |
Prędkość obrotowa (obr/min) | 890 |
