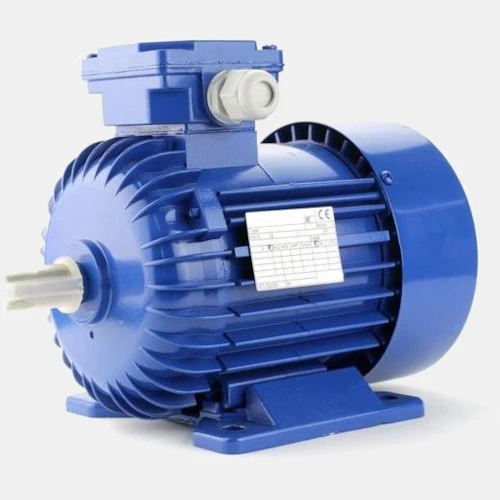

Silnik elektryczny trójfazowy na łapach 0,18 kW Sh-80-8A-B3
Trójfazowy silnik 0,18 kW Sh-80-8A-B3 zasilany jest napięciem 230 V AC w układzie trójkąt lub 400 V AC w układzie gwiazda. Przy pełnym obciążeniu prąd silnika wynosi 1,55 A ∆ i 0,90A Y. Motor Sh montowany jest na łapach według oznaczenia B3. Producent określa sprawność urządzenia na 53 η, zaś moment obrotowy 2,53 Nm. Współczynnik mocy dla tego modelu wynosi cos ∅ 0,57. Prędkość obrotowa 8-biegunowego silnika asynchronicznego Besel równa się 680 obr/min. Klasa sprawności napędu Sh-80-8A-B3 określona jest na IE1. Krotność momentu rozruchowego dla tego modelu to 1,8 Ir/IN.
Silnik Sh 80 posiada aluminiową obudowę w kolorze RAL5010 o wielkości mechanicznej 80. Napęd przystosowany jest do pracy w zakresie temperatur od -15...40 °C. Wałek wejściowy silnika Sh-80-8A-B3 Besel 0,18 kW ma średnicę 19 mm i długość 40 mm. Silnik dedykowany jest do pracy z przemiennikami częstotliwości.
Typ modułu |
Rodzaj modułu | Silnik elektryczny |
Wymiary i waga |
Średnica wałka (mm) | 19 |
Długość wałka (mm) | 40 |
Głębokość (mm) | 276 |
Szerokość (mm) | 160 |
Wysokość (mm) | 199 |
Waga (kg) | 7,5 |
Zasilanie |
Moc (kW) | 0,18 |
Napięcie zasilania (VAC) | 230/400 |
Pobór prądu (A) | 1,55 |
Ogólne |
Rodzaj silnika | asynchroniczny |
Sprawność (η) | 53 |
Temperatura pracy (°C) | -15...40 |
Moment znamionowy (Mn) | 2,53 |
Montaż | na łapach |
Prędkość obrotowa (obr/min) | 680 |
