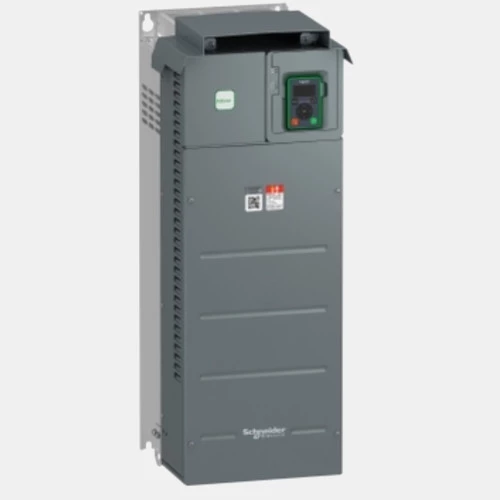

Przemiennik częstotliwości Easy Altivar 610 90kW
Falownik ATV610D90N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 90 kW. Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610D90N4 przy pracy ciężkiej wynosi 75kW, zaś przy pracy lekkiej to 90 kW. Prąd wejściowy tego inwertera to odpowiednio 177,8 A ND/155,8 A HD, zaś prąd wyjściowy 173 ND i 145 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610D90N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610D90N4 wyłącznika silnikowego NSX250-MA220 filtr du/dt VW3A5306 oraz zabezpieczenia 200A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610D90N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607. Falownik ATV610D90N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 762x290x323 mm, waga wynosi 53 kg.

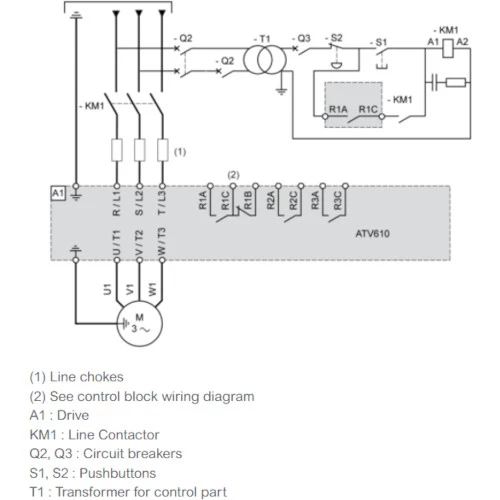

Falownik ATV610D90N4 jest kompatybilny z następującymi urządzeniami:
- karta rozszerzeń wejść/wyjść - VW3A3203,
- karta komunikacji ProfibusDP - VW3A3607,
- filtr du/dt - VW3A5306.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 |
| Komunikacja |
| Komunikacja | Modbus/RTU RJ45 RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |

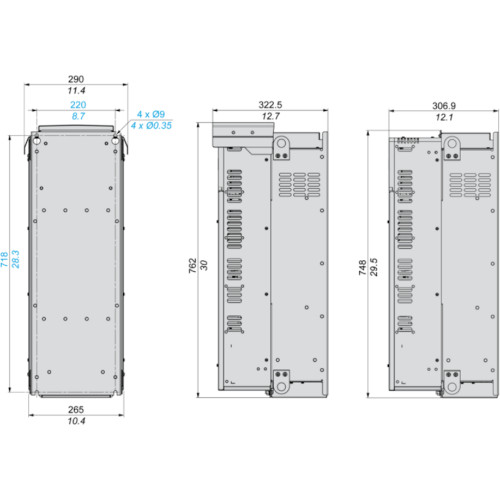

| Wymiary i waga |
| Głębokość (mm) | 323 |
| Szerokość (mm) | 290 |
| Wysokość (mm) | 762 |
| Waga (kg) | 53 |
| Zasilanie |
| Moc (kW) | 90 75 |
| Napięcie zasilania (VAC) | 323...506 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 155,8 177,8 |
| Prąd wyjściowy (A) | 145 173 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne |
| Stopień ochrony IP | 20 |
 | Manual ATV610D90N4 |
