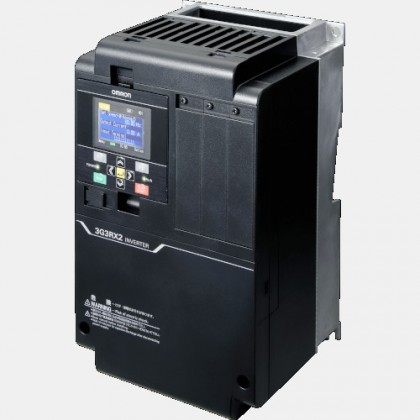

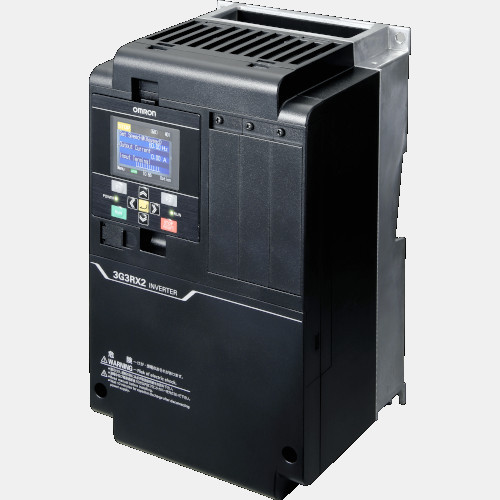

Trójfazowy przemiennik częstotliwości RX2 Omron 30 kW
Falownik częstotliwości 3G3RX2-A4220 Omron o mocy 30 kW. Standardowy falownik Omron RX2 3G3RX2-A4220 zasilany jest napięciem 3x400V AC o częstotliwości 50/60 Hz. Prąd wyjściowy wynosi odpowiednio 48 A ND/ 57 A LD/ 62 A A VLD. Częstotliwość wyjściowa szacowana jest na poziomie 500 Hz. Napięcie wyjściowe wynosi 380...500 VAC.
3-fazowy falownik Omron RX2 posiada: 9 wejść cyfrowych, 3 wejścia analogowe, 1 wyjście przekaźnikowe, 5 wyjścia binarne oraz 2 wyjścia analogowe. Komunikacja w tym modelu odbywa się protokołem Modbus po RS485.
Wymiary falownika 3G3RX2-A4220 to: 390 x 245 x 190 mm. Waga urządzenia wynosi 11,5kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 9 |
| Wyjścia binarne | 5 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Komunikacja |
| Komunikacja | Modbus USB RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 190 |
| Szerokość (mm) | 245 |
| Wysokość (mm) | 390 |
| Waga (kg) | 11,5 |
| Zasilanie |
| Moc (kW) | 30 |
| Napięcie zasilania (VAC) | 380...500 |
| Napięcie wyjściowe (VAC) | 380...500 |
| Liczba faz | 3-fazowy |
| Prąd wyjściowy (A) | 62 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne |
| Seria | RX2 |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
