Falownik ACS310 ABB 22 kW 3x400VAC

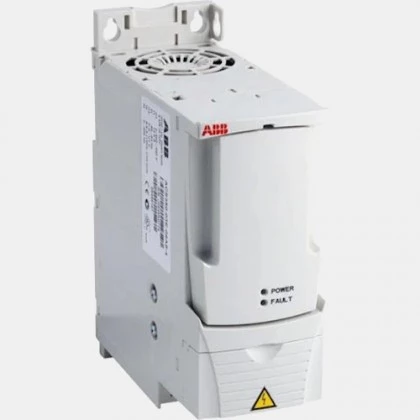

3-fazowy falownik ACS310-03E-48A4-4 ABB o mocy 22 kW. Skalarny falownik ABB ACS310 ACS310-03E-48A4-4 zasilany jest napięciem 380...480V AC o częstotliwości 47...63 Hz. Prąd wyjściowy falownika ACS310 30 HP wynosi 48,4 A. Częstotliwość wyjściowa przetwornika ACS310 to 500 Hz. Trójfazowy przemiennik częstotliwości ABB ACS310 posiada: 5 wejść cyfrowych, 2 wejścia analogowe, 1 wyjścia przekaźnikowe, 1 wyjście tranzystorowe oraz 1 wyjścia analogowe. Dodatkowo producent wyposażył te invertery w regulator PID oraz funkcję PFC. Przemiennik częstotliwości ACS310-03E-48A4-4 dysponuje wbudowaną magistralą komunikacyjną Modbus RTU po RS485. Producent zaleca stosowanie do falownika ACS310-03E-48A4-4 dławik wejściowy CHK-06 oraz dławik wyjściowy NOCH-0070-6x. Wymiary falownika ABB ACS310-03E-48A4-4 to: 244 x 260 x 169 mm. Waga urządzenia wynosi 5kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0..10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Komunikacja |
| Komunikacja | Modbus RTU |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 169 |
| Szerokość (mm) | 260 |
| Wysokość (mm) | 244 |
| Waga (kg) | 5 |
| Zasilanie |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Prąd wyjściowy (A) | 48,4 |
| Ogólne |
| Sterowanie | Skalarne |
| Temperatura pracy (°C) | -10...50 |
| Montaż | na płytę |
| Stopień ochrony IP | 20 |
