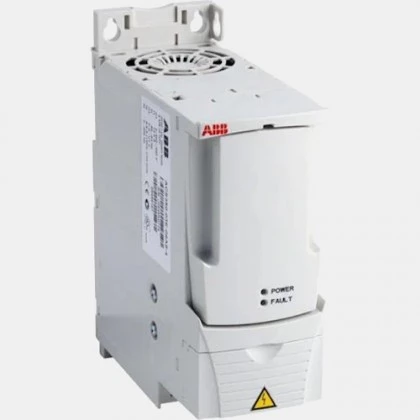

Falownik ACS310 ABB 0,75 kW 3x400VAC
3-fazowy falownik ACS310-03E-02A6-4 ABB o mocy 0,75 kW. Skalarny falownik ABB ACS310 ACS310-03E-02A6-4 zasilany jest napięciem 380...480V AC o częstotliwości 47...63 Hz. Prąd wyjściowy falownika ACS310 1 HP szacowany jest na poziomie 2,6 A. Częstotliwość wyjściowa przetwornika ACS310 wynosi 500 Hz. Trójfazowy przemiennik częstotliwości ABB ACS310 posiada: 5 wejść cyfrowych, 2 wejścia analogowe, 1 wyjścia przekaźnikowe, 1 wyjście tranzystorowe oraz 1 wyjścia analogowe. Dodatkowo producent wyposażył te invertery w regulator PID oraz funkcję PFC. Przemiennik częstotliwości ACS310-03E-02A6-4 dysponuje wbudowaną magistralą komunikacyjną Modbus RTU po RS485. Producent zaleca stosowanie do falownika ACS310-03E-02A6-4 dławik wejściowy CHK-01 oraz dławik wyjściowy ACS-CHK-B3. Wymiary falownika ABB ACS310-03E-02A6-4 to: 239 x 70 x 161 mm. Waga urządzenia wynosi 1,7kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0..10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Komunikacja |
| Komunikacja | Modbus RTU |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 161 |
| Szerokość (mm) | 70 |
| Wysokość (mm) | 239 |
| Waga (kg) | 1,7 |
| Zasilanie |
| Moc (kW) | 0,75 |
| Napięcie zasilania (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Prąd wyjściowy (A) | 2,6 |
| Ogólne |
| Sterowanie | Skalarne |
| Temperatura pracy (°C) | -10...50 |
| Montaż | na płytę |
| Stopień ochrony IP | 20 |
