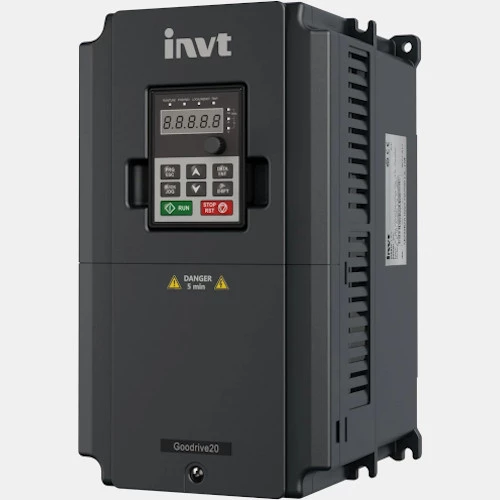

Trójfazowy przemiennik częstotliwości GD20-EU INVT 110 kW
Falownik częstotliwości GD20-110G-4-EU INVT o mocy 110 kW. Standardowy przetwornik INVT GD20-EU GD20-110G-4-EU zasilany jest napięciem 3x400V AC o częstotliwości 50/60 Hz. Prąd wyjściowy wynosi 215AA. Częstotliwość wyjściowa szacowana jest na poziomie 400Hz. Napięcie wyjściowe wynosi 400 VAC. 3-fazowy przetwornik INVT GD20-EU posiada: 5 wejść cyfrowych, 1 wejście analogowe, 1 wyjście cyfrowe, 2 wyjścia binarne oraz 2 wyjścia analogowe. Dodatkowo ten model falownika INVT GD20-EU został wyposażony w wejście bezpieczeństwa STO Clas SIL3 Ple CAT.3. Komunikacja w tym modelu odbywa się protokołem Modbus po RS485.
Wymiary falownika GD20-110G-4-EU to: 554 x 338 x 329,2 mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 -10...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 47...63 |
| Komunikacja |
| Komunikacja | Modbus RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwość |
| Wymiary i waga |
| Głębokość (mm) | 329,2 |
| Szerokość (mm) | 338 |
| Wysokość (mm) | 554 |
| Zasilanie |
| Moc (kW) | 110 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 201 |
| Prąd wyjściowy (A) | 215 |
| Ogólne |
| Seria | GD20-EU |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
