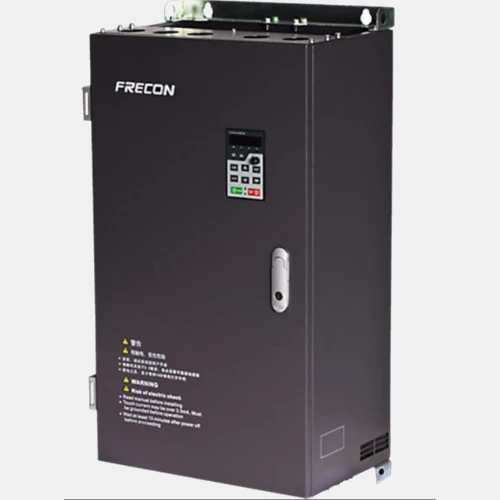

Przemiennik częstotliwości 355/400 kW 3x480 VAC Frecon FR200
Falownik FR200-4T-355G/400P Frecon dedykowany do współpracy z trójfazowymi silnikami o mocy 355/400 kW. Przetwornik 90/110 kW FR200 charakteryzuje się prądem wejściowym na poziomie 624A i prądem wyjściowym 650A. zasilany jest napięciem 3x 323...437 V AC o częstotliwości 47,5...63 Hz. Częstotliwość wyjściowa dla trójfazowych falowników Frecon FR200 podana jest na poziomie 0,00...600,00 Hz. Wektorowy falownik FR200-4T-355G/400P został wyposażony w:
- 7 wejść cyfrowych,
- 2 wejścia analogowe 0...10V/0...20mA,
- 1 wejście analogowe -10...10V,
- 2 wyjścia cyfrowe typu open conector,
- 2 wyjścia przekaźnikowe,
- 2 wyjścia analogowe 0...10V/4...20mA.
Dodatkowo producent wyposażył te falowniki w zabezpieczenie nadprądowe, nadnapięciowe, podnapięciowe, przed przegrzaniem czy przeciążeniowe. Kompaktowa obudowa falownika 355/400 kW FR200 przystosowana jest do montażu wewnątrz szaf sterowniczych, w środowisku wolnym od pyłów, gazów żrących oraz palnych, pary wodnej, mgły olejowej. Frecon podaje możliwość pracy przemienników w temperaturze od -10 do +40 stopni Celsjusza. Chłodzenie zapewnia wewnętrzny wentylator. 3-fazowy falownik FR200-4T-355G/400P został wyposażony w obudowę o stopniu ochrony IP20 i wymiarach: 1140x810x400 mm.
Schemat podłączenia FR200-4T-355G/400P
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...600 |
| Częstotliwość wejściowa (Hz) | 47...63 |
| Komunikacja |
| Komunikacja | Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 400 |
| Szerokość (mm) | 810 |
| Wysokość (mm) | 1140 |
| Zasilanie |
| Moc (kW) | 400 355 |
| Napięcie zasilania (VAC) | 323...494 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 624 |
| Prąd wyjściowy (A) | 650 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
