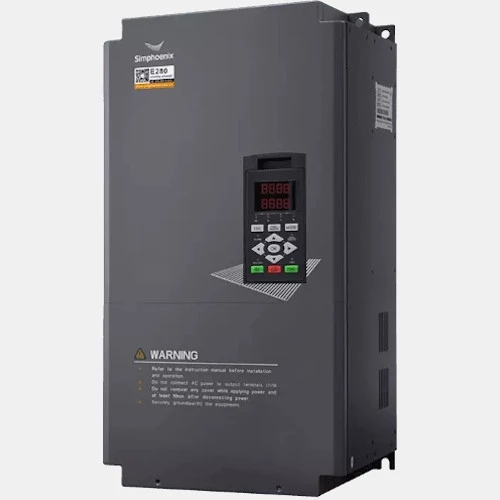

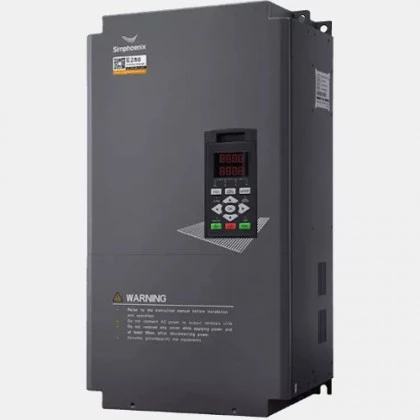

Przemiennik częstotliwości 160/185 kW Simphoenix E280
3-fazowy falownik wektorowy E280-4T1600G/4T1850P marki Simphoenix przeznaczony do pracy z silnikami trójfazowymi. Inwerter E280-4T1600G/4T1850P o mocy 160 kW HD/185 kW LD i prądzie wyjściowym 310/360 A. Napięcie zasilania przemiennika częstotliwości E280 Simphoenix mieści się w przedziale 323...437 VAC, a jego częstotliwość wynosi 50/60 Hz. Wektorowy przemiennik E280-4T1600G/4T1850P został wyposażony w: 5 wejść cyfrowych, 1 wejście analogowe napięciowe, jedno wejście analogowe prądowe, jedno wyjście cyfrowe, jedno wyjście przekaźnikowe, jedno wyjście analogowe prądowo-napięciowe. Urządzenie sterowane jest protokołem Modbus przez złącza RS485. E280 charakteryzują się częstotliwością wyjściową przy niskim zakresie pracy do 300 Hz, a wysokim zakresie do 400 Hz. Trójfazowy falownik 160 kW E280 Simphoenix posiada wbudowany moduł hamowania, co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 3600W i rezystencji 4 Ohm. Producent zaleca stosowanie w tym modelu filtra EMC NFI-300. Dodatkowo wektorowy przemiennik E280-4T1600G/4T1850P dysponuje regulatorem PID, dwoma wewnętrznymi licznikami i trzema timerami. Przykładem zastosowań przetworników E280 są: wciągarki, suwnice, transportery, frezarki, obrabiarki wrzecionowe, oraz maszyny do grawerowania. W przypadku E280-4T1600G/4T1850P zaleca się korzystanie z przewodu o przekroju 150mm2.
Wejścia/Wyjścia |
Wejścia binarne |
5 |
Wyjścia binarne |
1 |
Wyjścia przekaźnikowe |
1 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 |
Prąd wyjść analogowych (mA) |
0...20 |
Częstotliwość wyjściowa (Hz) |
0...400 0...300 |
Komunikacja |
Komunikacja |
Modbus RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
300 |
Szerokość (mm) |
580 |
Wysokość (mm) |
793 |
Zasilanie |
Moc (kW) |
160 185 |
Napięcie zasilania (VAC) |
323...437 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
42,5...69 |
Prąd wyjściowy (A) |
360 310 |
Ogólne |
Sterowanie |
Wektorowe Skalarne |
Temperatura pracy (°C) |
-10...45 |
