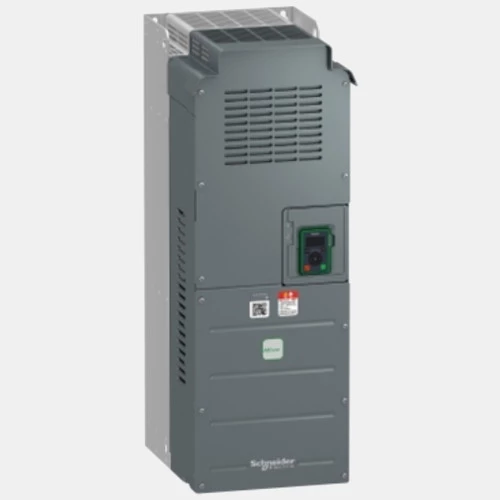

Przemiennik częstotliwości Easy Altivar 610 110kW

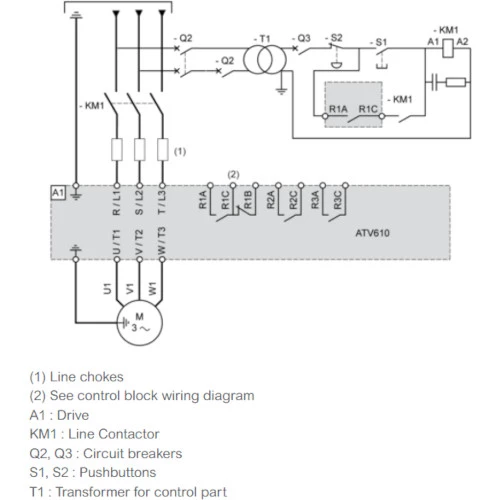

Falownik ATV610C11N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 110 kW. Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610C11N4 przy pracy ciężkiej wynosi 90kW, zaś przy pracy lekkiej to 110 kW. Prąd wejściowy tego inwertera to odpowiednio 201 A ND/170 A HD, zaś prąd wyjściowy 211 ND i 173 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610C11N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610C11N4 wyłącznika silnikowego NSX250-MA220 filtr du/dt VW3A5307 oraz zabezpieczenia 315A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610C11N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607. Falownik ATV610C11N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 850x300x375 mm, waga wynosi 85,5 kg.
Falownik ATV610C11N4 jest kompatybilny z następującymi urządzeniami:
- karta rozszerzeń wejść/wyjść - VW3A3203,
- karta komunikacji ProfibusDP - VW3A3607,
- filtr du/dt - VW3A5307,
- zestaw ochronny IP21 - VW3A9704.
Wejścia/Wyjścia |
Wejścia binarne | 6 |
Wyjścia przekaźnikowe | 2 |
Wejścia analogowe | 3 |
Wyjścia analogowe | 2 |
Napięcie wejść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Częstotliwość wyjściowa (Hz) | 0,1...500 |
Rozdzielczość (bit) | 10 |
Komunikacja |
Komunikacja | Modbus/RTU RJ45 RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |

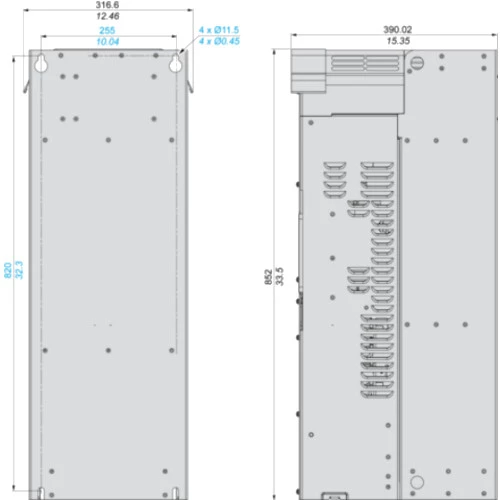

Wymiary i waga |
Głębokość (mm) | 375 |
Szerokość (mm) | 300 |
Wysokość (mm) | 850 |
Waga (kg) | 85,5 |
Zasilanie |
Moc (kW) | 110 90 |
Napięcie zasilania (VAC) | 323...506 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
Pobór prądu (A) | 201 170 |
Prąd wyjściowy (A) | 173 211 |
Filtr przeciwzakłóceniowy | Tak |
Ogólne |
Stopień ochrony IP | 20 |
