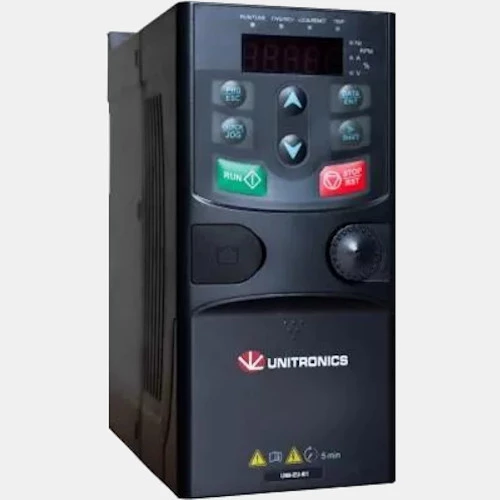

Przemiennik częstotliwości UMI-0015EE-B1 1,5kW Unitronics
3-fazowy falownik UMI-0015EE-B1 marki Unitronics o mocy 1,5kW dedykowany do współpracy z 3-fazowymi silnikami asynchronicznymi. Przetwornik zasilany jest napięciem 3x400 VAC o częstotliwości 50/60Hz, natomiast częstotliwość wyjściowa mieści się w przedziale 0...400 Hz. Inverter UMI-B1 sterowany jest zarówno w sposób skalarny, jak i wektorowy. Prąd wejściowy falownika UMI-0015EE-B1 wynosi 5 A, a prąd wyjściowy 4,2A. Producent deklaruje przeciążalność falownika na poziomie 150%/60s, 180%/10s oraz 200%/1s. Falownik Unitronics UMI-B1 został wyposażony w 4 wejścia cyfrowe 1kHz, 1 wejście cyfrowe 50kHz, 1 wejście analogowe prądowo-napięciowe, 1 wejście napięciowe, 1 wyjście tranzystorowe, 1 wyjście przekaźnikowe oraz 1 wyjście analogowe prądowo-napięciowe. Dodatkowo ten model został wyposażony w zabudowane wejście bezpieczeństwa STO. Komunikacja odbywa się protokołem Modbus RTU po RS485.
W celu kontroli zakłóceń elektromagnetycznych wytwarzanych przez falownik do sieci producent zaleca stosowanie filtra wejściowego UMI-S0022, a w celu kontroli zakłóceń na wyjściu przemiennika zalecany jest filtr wyjściowy UMI-S0032. Wektorowy falownik UMI-0015BEE-B1 został wyposażony w zabudowany moduł hamowania co pozawala na bezpośrednie podłączenie rezystora hamowania o parametrach 250 Ohm 260W np. UMI-S0055. Falownik posiada obudowę z tworzywa o stopniu ochrony IP20 przystosowaną do montażu na płycie montażowej oraz ścianie. Przemiennik częstotliwości dedykowany jest do montażu wewnętrznego w pozycji pionowej. Inwerter powinien być zainstalowany z dala od źródła promieniowania elektromagnetycznego, promieni słonecznych, mgły olejowej, pary, a także wibracji. Wymiary przemiennika częstotliwości UMI-0015EE-B1 wynoszą: 185 x 80 x 140,5 mm, waga 1kg. Temperatura w jakiej przetwornik może pracować mieści się w przedziale od -10 do 50 stopni Celsjusza.
Przykładem zastosowania falownika UMI-B1 Unitronics są aplikacje pompowe, dozowniki, transportery, kompresory czy aplikacje wentylatorowe.
Schemat podłączenia falownika UMI-0015EE-B1 Unitronocs
![](https://sterowniki-plc.net/image/catalog/Produkty/Unitronics/3-fazowy-falownik-umi-b1-schemat-podlaczenia.JPG)
![](https://sterowniki-plc.net/image/catalog/Produkty/Unitronics/falownik-umi-b1-podlaczenie.JPG)
Wejścia/Wyjścia |
Wejścia binarne | 5 |
Wyjścia tranzystorowe | 1 |
Wyjścia przekaźnikowe | 1 |
Wejścia analogowe | 2 |
Wyjścia analogowe | 1 |
Napięcie wejść analogowych (V) | 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 |
Częstotliwość wyjściowa (Hz) | 0...400 |
Komunikacja |
Komunikacja | Modbus/RTU RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) | 140,5 |
Szerokość (mm) | 80 |
Wysokość (mm) | 185 |
Waga (kg) | 1 |
Zasilanie |
Moc (kW) | 1,5 |
Napięcie zasilania (VAC) | 400 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 50...60 |
Pobór prądu (A) | 5 |
Prąd wyjściowy (A) | 4,2 |
Ogólne |
Sterowanie | Wektorowe Skalarne |
Temperatura pracy (°C) | -10...50 |
Stopień ochrony IP | 20 |
