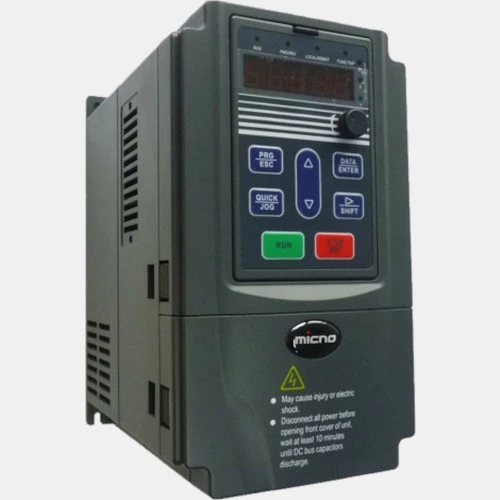

Wektorowy falownik 1,5 kW KE600A Micno
Trójfazowy falownik KE600A-1R5G-T4 marki Micno o mocy 1,5 kW i zasilaniu 3x 400 VAC o częstotliwości 47...63Hz. Falownik dedykowany jest do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi. Prąd wejściowy urządzenia oscyluje wokół 5 A, natomiast prąd wyjściowy 3,8A. Falownik Micno KE600 1,5 kW został wyposażony w: 7 wejść cyfrowych w tym jedno szybkie, 2 wejścia analogowe prądowo-napięciowe, 1 programowalne wyjście tranzystorowe, 1 programowalne wyjście przekaźnikowe oraz 2 wyjścia analogowe prądowo-napięciowe. 3-fazowy przemiennik KE600A-1R5GA dysponuje wbudowanym portem szeregowym RS-488 z obsługą protokołu Modbus RTU. Częstotliwość wyjściowa falownika Micno KE600A przy sterowaniu skalarnym wynosi 0...3000 Hz, a przy sterowaniu wektorowym 0...300 Hz. Dodatkowo inverter KE600A 1,5 kW posiada wbudowany sterownik PLC 16 kroków. Falownik KE600A-1R5G-T4 został przystosowany do pracy w temperaturze od -10 do +60 stopni Celsjusza, z kolei temperaturę przechowywania producent podaje na -20...60 stopni Celsjusza. Wymiary urządzenia wynoszą 240 x 135 x 173 mm. Wymiary montażowe dla tego modelu to: 122,6x229mm.
Schemat podłączenia KE600A-1R5G-T4
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 173 |
| Szerokość (mm) | 135 |
| Wysokość (mm) | 240 |
| Zasilanie |
| Moc (kW) | 1,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 5 |
| Prąd wyjściowy (A) | 3,8 |
| Ogólne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
