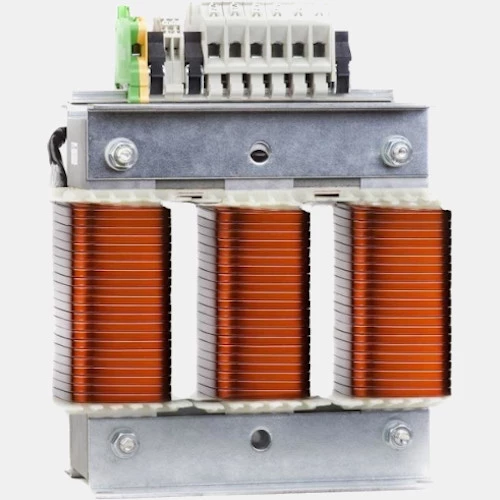

Dławik sieciowy 110kW 220A LS
Dławik wejściowy INS 3-220-400 LG stosowany jest przy napięciu 3 x 400 V AC o częstotliwości 50Hz. Prąd znamionowy dławika INS 3-220-400 LS wynosi 220 A, a indukcyjność to 0,12 mH. Trójfazowy dławik sieciowy INS charakteryzuje się 4% spadkiem napięcia przy pełnym obciążeniu. Dodatkowo dławik wejściowy INS został wyposażony w zabezpieczenie termiczne, wyłącznik bimetalowy rozwierny. Produkt przystosowany jest do pracy ciągłej w temperaturze do 40 stopni Celsjusza. Urządzenie zostało wyposażone w końcówki oczkowe. Uzwojenie dławika LG zostało wykonane z wysokiej jakości miedzi. Stopień ochrony dławika INS podany jest na IP00 a klasa izolacji w standardowym wykonaniu F - 155°C. Wymiary dławika sieciowego 3-fazowego INS 3-220-400 LG to 360 x 140 x 265mm, zaś waga to 29 kg. Dławik INS 3-220-400 zastosowanie znalazł w układach napędowych zabezpieczając przemienniki częstotliwości od strony zasilania. Dławik LG/LS redukuje harmoniczne oraz ogranicza negatywny wpływ niestabilnego napięcia zasilającego na elektronikę urządzenia.
| Typ modułu |
| Rodzaj modułu | Dławik wejściowy |
| Wymiary i waga |
| Głębokość (mm) | 140 |
| Szerokość (mm) | 360 |
| Wysokość (mm) | 265 |
| Waga (kg) | 29 |
| Zasilanie |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50 |
| Pobór prądu (A) | 220 |
| Ogólne |
| Stopień ochrony IP | 00 |
