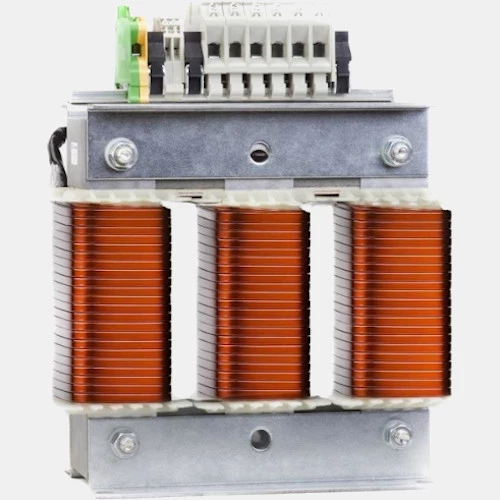

Dławik sieciowy 7,5kW 16A LS
Dławik wejściowy INS 3-16-400 LG stosowany jest przy napięciu 3 x 400 V AC o częstotliwości 50Hz. Prąd znamionowy dławika INS 3-16-400 LS wynosi 16 A, a indukcyjność to 2 mH. Trójfazowy dławik sieciowy INS charakteryzuje się 4% spadkiem napięcia przy pełnym obciążeniu. Dodatkowo dławik wejściowy INS został wyposażony w zabezpieczenie termiczne, wyłącznik bimetalowy rozwierny. Produkt przystosowany jest do pracy ciągłej w temperaturze do 40 stopni Celsjusza. Urządzenie zostało wyposażone w złącze śrubowe - lutowane. Uzwojenie dławika LG zostało wykonane z wysokiej jakości miedzi. Stopień ochrony dławika INS podany jest na IP00 a klasa izolacji w standardowym wykonaniu F - 155°C. Wymiary dławika sieciowego 3-fazowego INS 3-16-400 LG to 190 x 80 x 170mm, zaś waga to 5,1 kg. Dławik INS 3-16-400 zastosowanie znalazł w układach napędowych zabezpieczając przemienniki częstotliwości od strony zasilania. Dławik LG/LS redukuje harmoniczne oraz ogranicza negatywny wpływ niestabilnego napięcia zasilającego na elektronikę urządzenia.
| Typ modułu |
| Rodzaj modułu | Dławik wejściowy |
| Wymiary i waga |
| Głębokość (mm) | 80 |
| Szerokość (mm) | 190 |
| Wysokość (mm) | 170 |
| Waga (kg) | 5,1 |
| Zasilanie |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50 |
| Pobór prądu (A) | 16 |
| Ogólne |
| Stopień ochrony IP | 00 |
