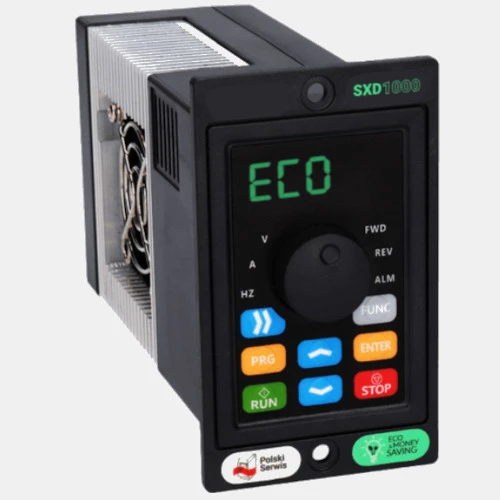

Wektorowy falownik 1100 W Sany SXD1000

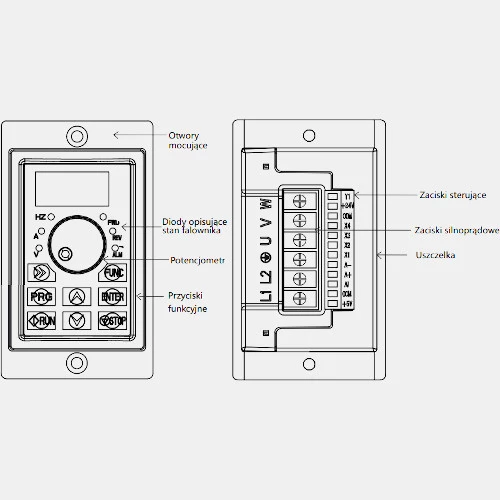

Jednofazowy falownik SXD1000-1R1G1-2 Sanyu o mocy 1,1 kW i napięciu zasilania 1x230 VAC. Napięcie wyjściowe falownika wynosi 3x230 VAC. Przetworniki Sanyu z tej serii przystosowane są do pracy z trójfazowymi silnikami. Prąd wejściowy wektorowego falownika SXD1000 1,1 kW wynosi 8,3A, natomiast prąd wyjściowy 5,5A. Częstotliwość wyjściowa mieści się w przedziale 0...300Hz, zaś częstotliwość nośna 1...1,5Hz. W standardzie przemiennik częstotliwości SXD1000-1R1G1-2 został wyposażony w 4 wejścia binarne, 1 wejście analogowe prądowo-napieciowe oraz 1 wyjście tranzystorowe. Komunikacja odbywa się protokołem Modbus RTU/ASCIIpo RS-485. Producent deklaruje przeciążalność falowników SXD1000 na poziomie 150% w czasie 1 minuty. Dodatkowo 1-fazowy falownik SXD1000-1R1G1-2 został wyposażony w zabudowany wyświetlacz LCD z klawiszami funkcyjnymi. Inverter SXD1000 dysponuje wbudowanym potencjometrem, regulatorem PID oraz zasilaczem 5V i 24V. Kompaktowa obudowa falowników SXD1000-1R1G1-2 umożliwia bezpośredni montaż urządzenia na drzwiach szafy sterowniczej. Inverter SXD1000 Sanyu przystosowany jets do montażu wewnątrz pomieszczeń, z dala od działania promieni słonecznych, kurzu, olejów, wody, czy agresywnych gazów.
Schemat podłączenia falownika SXD1000-1R1G1-2
Wymiary 1-fazowego falownika SXD1000 1,1kW Sanyu
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia tranzystorowe | 1 |
| Wejścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Komunikacja |
| Komunikacja | Modbus ASCII/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 160 |
| Szerokość (mm) | 53 |
| Wysokość (mm) | 102 |
| Zasilanie |
| Moc (kW) | 1,1 |
| Napięcie zasilania (VAC) | 207...253 |
| Liczba faz | 1-fazowy |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
