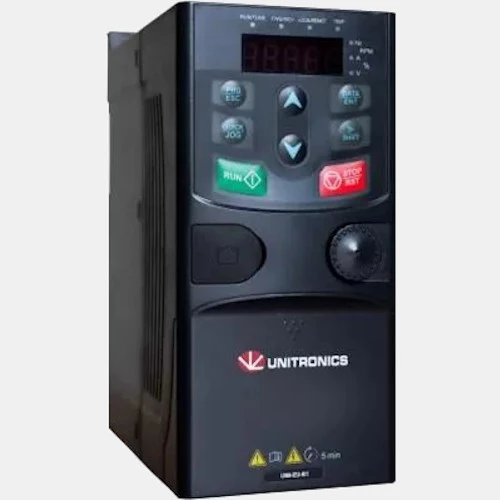

1-fazowy falownik 0,4kW UMI-0004BE-B1 Unitronics

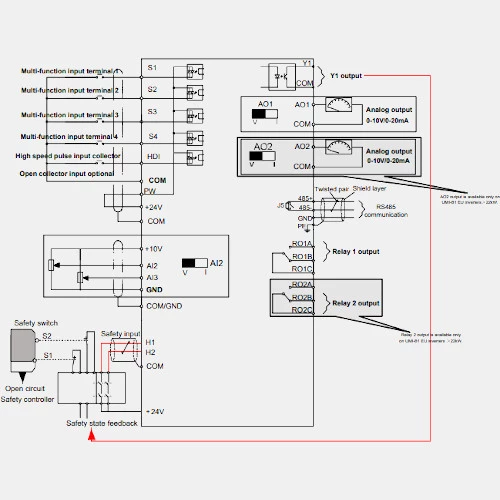

1-fazowy falownik UMI-0004BE-B1 marki Unitronics o mocy 0,4kW dedykowany do współpracy z 3-fazowymi silnikami asynchronicznymi. Przetwornik zasilany jest napięciem 1x230 VAC o częstotliwości 50/60Hz, natomiast częstotliwość wyjściowa mieści się w przedziale 0...400 Hz. Inverter UMI-B1 sterowany jest zarówno w sposób skalarny, jak i wektorowy. Prąd wejściowy falownika UMI-0004BE-B1 wynosi 6,5 A, a prąd wyjściowy 2,5A. Producent deklaruje przeciążalność falownika na poziomie 150%/60s, 180%/10s oraz 200%/1s. Przemiennik Unitronics UMI-B1 został wyposażony w 4 wejścia cyfrowe 1kHz, 1 wejście cyfrowe 50kHz, 1 wejście analogowe prądowo-napięciowe, 1 wejście napięciowe, 1 wyjście tranzystorowe, 1 wyjście przekaźnikowe oraz 1 wyjście analogowe prądowo-napięciowe. Dodatkowo ten model został wyposażony w zabudowane wejście bezpieczeństwa STO. Komunikacja odbywa się protokołem Modbus RTU po RS485.
W celu kontroli zakłóceń elektromagnetycznych wytwarzanych przez falownik do sieci producent zaleca stosowanie filtra wejściowego UMI-S0020, a w celu kontroli zakłóceń na wyjściu przemiennika zalecany jest filtr wyjściowy UMI-S0032. Wektorowy falownik UMI-0004BE-B1 został wyposażony w zabudowany moduł hamowania co pozawala na bezpośrednie podłączenie rezystora hamowania o parametrach 360 Ohm 600W np. UMI-S0050. Falownik posiada obudowę z tworzywa o stopniu ochrony IP20 przystosowaną do montażu na płycie montażowej oraz ścianie. Falownik dedykowany jest do montażu wewnętrznego w pozycji pionowej. Inwerter powinien być zainstalowany z dala od źródła promieniowania elektromagnetycznego, promieni słonecznych, mgły olejowej, pary, a także wibracji. Wymiary przemiennika częstotliwości UMI-004BE-B1 wynoszą: 160 x 80 x 123,5 mm, waga 0,9kg. Temperatura w jakiej przetwornik może pracować mieści się w przedziale od -10 do 50 stopni Celsjusza.
Przykładem zastosowania falownika UMI-B1 Unitronics są aplikacje pompowe, dozowniki, transportery, kompresory czy aplikacje wentylatorowe.
| Wejścia/Wyjścia | |
| Wejścia binarne | 5 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Komunikacja | |
| Komunikacja | Modbus/RTU RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 123,5 |
| Szerokość (mm) | 80 |
| Wysokość (mm) | 160 |
| Waga (kg) | 0,9 |
| Zasilanie | |
| Moc (kW) | 0,4 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Pobór prądu (A) | 6,5 |
| Prąd wyjściowy (A) | 2,5 |
| Ogólne | |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
